Габаритные и весовые характеристики тягачей International 9200i
Все размеры на рисунках указаны в дюймах. Обозначения:
- CF — расстояние от задней стенки кабины до конца рамы;
- CA — расстояние от задней стенки кабины до задней оси;
- AF — расстояние от центра задней оси до конца рамы;
- WB — колёсная база;
- OAL — габаритная длина.
Размеры указанные в виде буквенных обозначений различаются в зависимости от модификации шасси. Таблица с этими размерами приведена ниже.

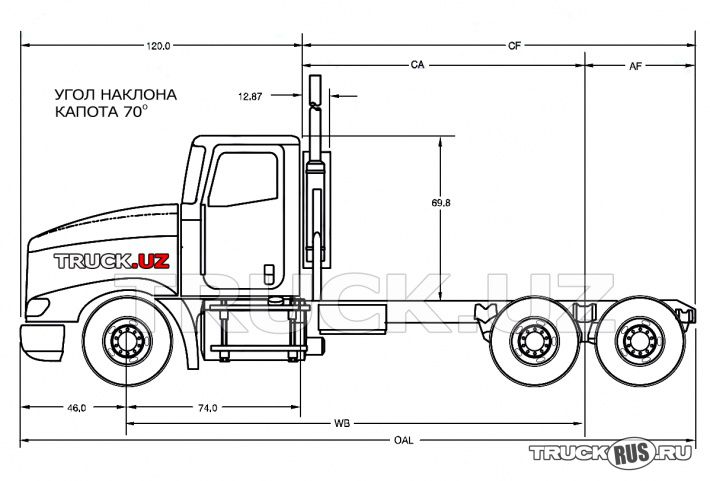

Габаритные размеры тягача International 9400i
По сравнению с 9200i, тягач модели International 9400i имеет больший объём капота. Соответственно, расстояние от передней части бампера до задней стенки кабины (BBC) увеличилось со 112 дюймов (285 см) до 120 дюймов (305 см).
Габаритные размеры тягача International 9400i Day Cab
Конфигурация day cab — это "дневная" кабина без спальника:
Габаритные и весовые характеристики тягача International 9400i SBA 6x4
| |
Стандартные значения |
Максимальные значения |
| фунты |
кг |
фунты |
кг |
| Полная нагрузка на переднюю ось |
12000 |
5443 |
18000 |
8165 |
| Полная нагрузка на заднюю ось |
34000 |
15422 |
46000 |
20865 |
| Полная масса автомобиля |
46000 |
20865 |
64000 |
29030 |
| Полная масса автопоезда |
90000 |
40823 |
140000 |
63503 |
Таблица характеристик тягача International 9400i в американской системе мер:
| Колесная база (WB), дюймы |
Вес шасси, фунты |
Размеры, дюймы |
Радиус поворота |
| Передняя ось |
Задняя тележка |
Полный вес |
От задней стенки кабины до задней оси (CA) |
От задней стенки кабины до конца рамы (CF) |
От центра задней оси до конца рамы (AF) |
Габаритная длина (OAL) |
По колее |
По бамперу |
| 160 |
7948 |
6514 |
14462 |
86 |
139 |
53 |
259 |
25 футов 6 дюймов |
27 футов 4 дюйма |
| 171 |
8012 |
6502 |
14514 |
97 |
150 |
53 |
270 |
27 футов 1 дюйм |
28 футов 11 дюймов |
| 181 |
8062 |
6482 |
14544 |
107 |
160 |
53 |
280 |
28 футов 5 дюймов |
30 футов 3 дюйма |
| 193 |
8122 |
6457 |
14579 |
119 |
172 |
53 |
292 |
30 футов 1 дюйм |
31 фут 11 дюймов |
| 205 |
8182 |
6432 |
14614 |
131 |
184 |
53 |
304 |
31 фут 9 дюймов |
33 фута 7 дюймов |
| 217 |
8252 |
6418 |
14670 |
143 |
196 |
53 |
316 |
33 фута 5 дюймов |
35 футов 3 дюйма |
| 222 |
8277 |
6407 |
14684 |
148 |
201 |
53 |
321 |
34 фута 2 дюйма |
36 футов 0 дюймов |
| 234 |
8334 |
6379 |
14713 |
160 |
213 |
53 |
333 |
35 футов 10 дюймов |
37 футов 8 дюймов |
Эта же таблица характеристик в метрической системе:
| Колесная база (WB), мм |
Вес шасси, кг |
Размеры, мм |
Радиус поворота, м |
| Передняя ось |
Задняя тележка |
Полный вес |
От задней стенки кабины до задней оси (CA) |
От задней стенки кабины до конца рамы (CF) |
От центра задней оси до конца рамы (AF) |
Габаритная длина (OAL) |
По колее |
По бамперу |
| 4064 |
3605 |
2955 |
6560 |
2184 |
3531 |
1346 |
6579 |
7,77 |
8,33 |
| 4343 |
3634 |
2949 |
6583 |
2464 |
3810 |
1346 |
6858 |
8,26 |
8,81 |
| 4597 |
3657 |
2941 |
6597 |
2718 |
4064 |
1346 |
7112 |
8,66 |
9,22 |
| 4902 |
3684 |
2929 |
6613 |
3023 |
4369 |
1346 |
7417 |
9,17 |
9,73 |
| 5207 |
3711 |
2918 |
6629 |
3327 |
4674 |
1346 |
7722 |
>9,68 |
10,24 |
| 5512 |
3743 |
2911 |
6654 |
3632 |
4978 |
1346 |
8026 |
10,19 |
10,74 |
| 5639 |
3754 |
2906 |
6661 |
3759 |
5105 |
1346 |
8153 |
10,41 |
10,97 |
| 5944 |
3780 |
2893 |
6673 |
4064 |
5410 |
1346 |
8458 |
10,92 |
11,48 |

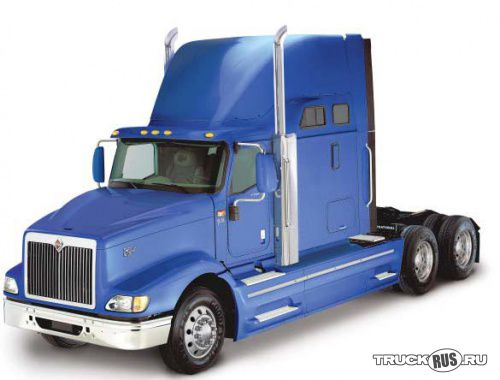

Характеристики американского тягача International 9400i
- Колёсная формула: 6x4
- Лонжероны: 110000 фунтов на квадратный дюйм (758450 кПа)
- 10,125 дюйма (257,175 мм)
- 10,25 дюйма (260,35 мм)
- Элементы жёсткости рамы: 80000 фунтов на квадратный дюйм (551600 кПа); 110000 фунтов на квадратный дюйм (758450 кПа) (внутренний профиль)
- 8,625 дюйма (219,075 мм)
- 9,5 дюйма (241,3 мм)
- Передний мост (не ведущий):
- Meritor: нагрузка 12000 фунтов (5443 кг) или 13200 фунтов (5987 кг)
- Dana Spicer: нагрузка 12000 фунтов (5443 кг) или 13200 фунтов (5987 кг)
- International: нагрузка 14600 фунтов (6622 кг)
- Передняя подвеска: параболического тонко-конусного типа, нагрузка 12000 фунтов (5443 кг) или 14000 фунтов (6350 кг)
- Тормоза: с пневматическим приводом, АБС
- Рулевое управление:
- Система выпуска отработавших газов: смонтированные на кабине или на раме вертикальные или горизонтальные глушители и выхлопные трубы, с одной стороны (справа) или с двух сторон (две трубы)
- Электрооборудование:
- Генератор переменного тока Leece-Neville: 105 А, 110 А, 130 А, 140 А, 160 А
- Генератор переменного тока Delco-Remy America Inc.: 100 А, 110 А, 130 А, 135 А, 145 А
- Система аккумуляторных батарей Delphi: 2250, 2800, 2850, 3000 CCA (CCA &mdash амперы батареи при 0° за 30 секунд работы [Cold Cranking Amperes])
- Система аккумуляторных батарей International: 1850, 2250, 2600, 2775, 3000 CCA (CCA &mdash амперы батареи при 0° за 30 секунд работы [Cold Cranking Amperes])
- Долговечные галогеновые лампы в фарах
- Система спутниковой связи
- Передняя часть: наклонный капот из фибергласа
- Опорно-сцепное устройство седельного тягача: Fontain — с пневматическим приводом или неподвижное
- Окраска: основной слой плюс прозрачный защитный слой
- Сцепление:
- Двигатель и оборудование:
- Caterpillar C12 / C15: мощность от 335 л.с. (максимальный крутящий момент 1250 футов·фунты), до 550 л.с. (максимальный крутящий момент 1850 футов·фунты)
- Cummins ISM / ISX / N14: мощность от 280 л.с. (максимальный крутящий момент 1050 футов·фунты), до 525 л.с. (максимальный крутящий момент 1850 футов·фунты)
- Воздушный фильтр: один или два
- Трансмиссия:
- Fuller: 9-, 10-, 13-, 15-, или 18-скоростная механическая
- Meritor: 10- или 12-скоростная механическая
- Eaton Fuller: 10- или 18-скоростная, механическая с автоматическим переключением передач (автошифт / AutoShift)
- Задний мост (тандем):
- Dana Spicer: нагрузка 40000 фунтов (18144 кг) или 46000 фунтов (20865 кг)
- Meritor: нагрузка 40000 фунтов (18144 кг) или 46000 фунтов (20865 кг), доступны с механизмом блокировки дифференциала который управляется водителем;
- Задняя подвеска (тандем):
- Пневматическая подвеска Hendrickson: нагрузка 40000 фунтов (18144 кг) или 46000 фунтов (20865 кг), высота колебаний 9,5 дюймов (241 мм), межосевое расстояние 55 дюймов (140 см) или 60 дюймов (152 см)
- Пневматическая подвеска International: нагрузка 40000 фунтов (18144 кг) или 46000 фунтов (20865 кг), высота колебаний 9,25 дюймов (235 мм), межосевое расстояние 52 дюйма (132 см), 55 дюймов (140 см) или 60 дюймов (152 см)
- 4-рессорная подвеска, многолистовые рессоры: нагрузка 34000 фунтов (15422 кг), 36000 фунтов (16329 кг) или 40000 фунтов (18144 кг), межосевое расстояние 52 дюйма (132 см)
- Топливные баки: общая емкость от 100 до 300 американских галлонов (от 379 до 1136 литров), бак расположен справа или слева, либо два бака — с правой и с левой стороны под кабиной
- Кабина:
- Классическая алюминиевая кабина: BBC 120 дюймов (305 см) (BBC — front of bumper to back of cab: расстояние от передней части бампера до задней стенки кабины [см. рисунок выше])
- Спальник:
- 51" Lo-Roof Sleeper Cab — спальный отсек с низкой крышей, длина 51 дюйм (130 см)
- 51" Hi-Rise Sleeper Cab — спальный отсек с высокой крышей, длина 51 дюйм (130 см)
- 72" Hi-Rise Sleeper Cab — спальный отсек с высокой крышей, длина 72 дюйма (183 см)
- 72" Sky-Rise Sleeper Cab — спальный отсек с самой высокой крышей, длина 72 дюйма (183 см)
- Мебель:
- туалетный столик с зеркалом
- солдатский сундучок
- холодильник
- платяной шкаф
- различные приспособления
- Отделка салона:
- Зеркала: прямоугольные, с ударопрочными кронштейнами
- Сидения водителя: предлагаются различные варианты сидений, включая сидения с пневматической подвеской, с высокой спинкой, со средней спинкой
- Сидения пассажира: предлагаются различные варианты сидений, включая:
- без амортизатора, с высокой спинкой, со средней спинкой
- с пневматической подвеской, с высокой спинкой, со средней спинкой
- Передние колёса: сталь или полированный алюминий, 22,5 дюйма или 24,5 дюйма; крепление колеса 10 шпильками
- Задние колёса: сталь или полированный алюминий, 22,5 дюйма или 24,5 дюйма; крепление колеса 10 шпильками
- Шины:
